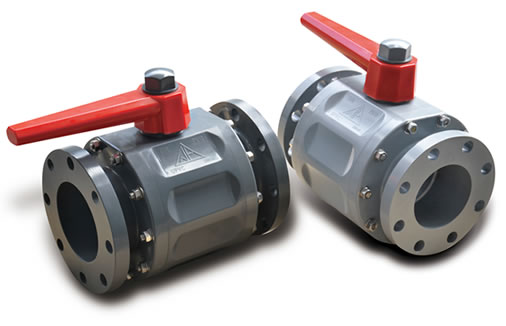

| UPVC 雙邊法蘭閥 |
|
|
|
|
|
|
注意:不建議用壓縮空氣或氣體來做測試, 輸送或貯存
規格:
|
型號
|
尺寸
|
規格
|
材質
|
墊片
|
接口
|
|
VP-450
|
1/2"~8"
|
ANSI, JIS, DIN
|
PVC
|
EPDM, FPM, NBR
|
Flanged
|
|
VP-451
|
1/2"~8"
|
ANSI, JIS, DIN
|
CPVC
|
EPDM, FPM, NBR
|
Flanged
|
|
VP-453
|
1/2"~8"
|
ANSI, JIS, DIN
|
PVDF
|
EPDM, FPM, NBR
|
Flanged
|
|
VP-454
|
1/2"~8"
|
ANSI, JIS, DIN
|
PP
|
EPDM, FPM, NBR
|
Flanged
|
規格:
|
型號
|
尺寸
|
規格
|
材質
|
墊座
|
O環
|
接口
|
|
VP-640
|
5"~6"
|
ANSI,JIS,DIN
|
PVC
|
PTFE
|
EPDM,FPM
|
Flanged
|
|
VP-641
|
5"~6"
|
ANSI,JIS,DIN
|
CPVC
|
PTFE
|
EPDM,FPM
|
Flanged
|
|
NO. |
PART NAME |
MATERIAL |
Q'TY |
|
1 |
本體(BODY) |
UPVC,CPVC |
1 |
|
2 |
中心O環(O-RING) |
EPDM,FPM |
2 |
|
3 |
中心柱(STEM) |
UPVC,CPVC |
1 |
|
4 |
球(BALL) |
UPVC,CPVC |
1 |
|
5 |
墊座(SEAT SEAL) |
PTFE |
2 |
|
8 |
法蘭片O環(O-RING) |
EPDM,FPM |
2 |
|
11 |
把手(HANDLE) |
ABS |
1 |
|
13 |
法蘭片(FLANGE) |
UPVC,CPVC |
2 |
|
15 |
墊座O環(O-RING) |
EPDM,FPM |
2 |
|
18 |
塑膠螺帽(NUT) |
UPVC,CPVC |
1 |
|
19 |
雙頭螺栓(DOUBLE ARMING BOLT) |
SUS304 |
10 |
|
20 |
彋簧華司(SPRING WASHER) |
SUS304 |
20 |
|
21 |
平華司(WASHER) |
SUS304 |
20 |
|
22 |
螺帽(NUT) |
SUS304 |
20 |
|
SIZE |
5" |
6" |
|
(125mm) |
(150mm) |
|
JIS |
ØD1 |
210 |
240 |
|
n-Øe |
8-23 |
8-23 |
|
ANSI |
ØD1 |
216 |
241 |
|
n-Øe |
8-23 |
8-23 |
|
DIN |
ØD1 |
210 |
240 |
|
n-Øe |
8-18 |
8-22 |
|
D |
271 |
271 |
|
D2 |
254 |
280 |
|
d |
140 |
140 |
|
L |
387 |
391 |
|
L1 |
173 |
173 |
|
L2 |
300 |
300 |
|
T |
27 |
29 |
|
H |
255 |
255 |
(單位 : mm)
|
| |
| |
| |
|
