‧工作壓力：
2"~10" 150 PSI,
12" 100PSI,
14", 16" 86PSI,
18" 72PSI,
20"~24" 51PSI
@73.4℉(23℃)
(標準中心柱材質SUS 410+熱處理，亦可選用SUS 304/316材質)
‧蝶片開啟角度可經由位址顯示器取得
.氣動式驅動器規格符合ISO 5211, DIN 3337,VDI / VDE 3845, NUMAR可以加裝電磁閥,微動開關及其他附屬配件
‧氣動驅動器建議最大進氣空壓 8 Bar(116PSI)，最小 2.5 Bar(36PSI) (詳細資料可參考氣壓缸製造商資料)
*注意:不建議用壓縮空氣或氣體來做測試, 輸送或貯存
|
型號 |
尺寸 |
規格 |
材質 |
墊座 |
O環 |
蝶片 |
接口 |
|
VP-830 |
2"~24" |
ANSI, JIS, DIN |
PVC |
EPDM, FPM |
EPDM, FPM |
PP |
Flanged |
|
VP-831 |
2"~24" |
ANSI, JIS, DIN |
CPVC |
EPDM, FPM |
EPDM, FPM |
CPVC |
Flanged |
|
VP-833 |
2"~24" |
ANSI, JIS, DIN |
PVDF |
EPDM, FPM |
EPDM, FPM |
PVDF |
Flanged |
|
VP-834 |
2"~24" |
ANSI, JIS, DIN |
PP |
EPDM, FPM |
EPDM, FPM |
PP |
Flanged |
|

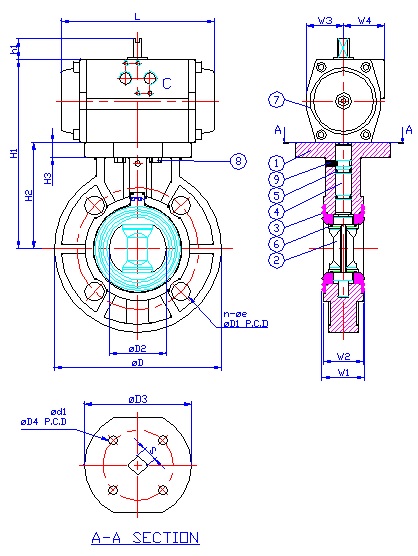

NO. |
PART |
MATERIAL |
Q'TY |
|
1 |
本體(BODY) |
UPVC,CPVC,PP,PVDF |
1 |
|
2 |
閥門(DISC) |
UPVC,CPVC,PP,PVDF |
1 |
|
3 |
墊座(SEAT SEAL) |
EPDM,FPM |
1 |
|
4 |
中心柱(STEM) |
SUS |
1 |
|
5 |
中心O環(STEM O-RING) |
EPDM,FPM |
2 |
|
6 |
閥門O環(DISC O-RING) |
EPDM,FPM |
2 |
|
7 |
氣壓缸(PENUMATIC ACTUATORS) |
EXTRUDED ALUMINIUM ALLOY |
1 |
|
8 |
螺絲組(BOLT&WASHER) |
SUS |
4 |
|
9 |
定位銷(PIN) |
SUS |
1 |
|
SIZE |
PNEUMATIC ACTUATOR |
|
DOUBLE ACTING |
SPRING RETURN |
|
2" |
AT101UDA |
AT201USR |
|
2-1/2" |
AT101UDA |
AT201USR |
|
3" |
AT201UDA |
AT251USR |
|
4" |
AT201UDA |
AT251USR |
|
5" |
AT251UDA |
AT301USR |
|
6" |
AT301UDA |
AT401USR |
|
8" |
AT351UDA |
AT451USR |
|
10" |
AT451UDA |
AT501USR |
|
12" |
AT501UDA |
AT551USR |
|
14" |
AT551UDA |
AT651USR |
|
16" |
AT601UDA |
AT251USR |
|
18" |
AT651UDA |
AT701USR |
|
20" |
AT651UDA |
AT701USR |
|
24" |
AT651UDA |
AT701USR |
備註：
1.上述氣動及電動驅動器(Pneumatic Actuator)搭配型號及圖形僅供參考，可依客戶需求選用。
2.相關規格資料歡迎進一步向本公司洽詢
|
TEL:07-7353676 FAX:07-7353677
