型號

尺寸

規格

材質

墊片

接口

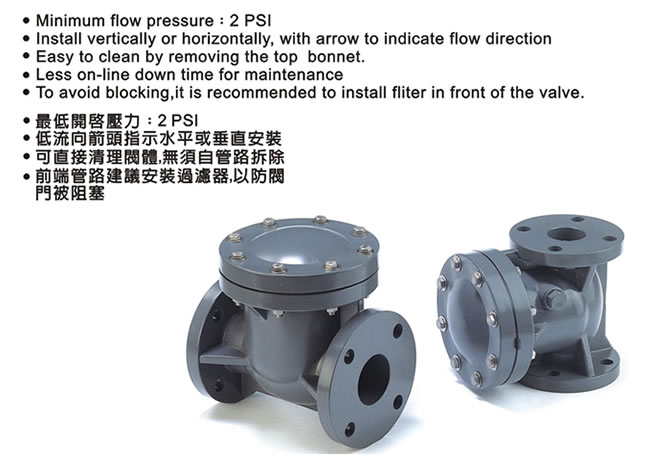

VP-450

1/2"~8"

ANSI, JIS, DIN

PVC

EPDM, FPM, NBR

Flanged

VP-451

1/2"~8"

ANSI, JIS, DIN

CPVC

EPDM, FPM, NBR

Flanged

VP-453

1/2"~8"

ANSI, JIS, DIN

PVDF

EPDM, FPM, NBR

Flanged

VP-454

1/2"~8"

ANSI, JIS, DIN

PP

EPDM, FPM, NBR

Flanged

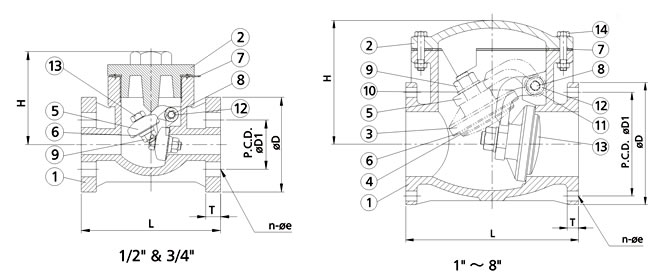

NO.

PART

MATERIAL

Q'TY

1

本體(BODY)

HI-PVC,UPVC,CPVC,PP,PVDF

1

2

上蓋(BONNET)

HI-PVC,UPVC,CPVC,PP,PVDF

1

3

擺動盤(DISC)

HI-PVC,UPVC,CPVC,PP,PVDF

1

4

墊盤(DISC HOLDER)

HI-PVC,UPVC,CPVC,PP,PVDF

1

5

擺臂(SWAY ARM)

HI-PVC,UPVC,CPVC,PP,PVDF

1

6

止洩圈(DISK GAKET)

EPDM,FPM,NBR,PTFE

1

7

本體墊圈(GAKET)

EPDM,FPM,NBR,PTFE

1

8

轉軸(SHAFT)

PTFE

1

9

螺帽(DISK NUT)

HI-PVC,UPVC,CPVC,PP,PVDF

1

10

平華司(DISK WASHER)

HI-PVC,UPVC,CPVC,PP,PVDF

1

11

襯墊(SHEET GASKET)

EPDM,FPM,NBR,PTFE

1

12

本體螺栓(SHEET BOLT)

HI-PVC,UPVC,CPVC,PP,PVDF

1

13

墊盤螺栓(DISC BOLT)

HI-PVC,UPVC,CPVC,PP,PVDF

1-8

14

螺絲組(BOLT SETS)

STEEL,SUS 304

6-16
