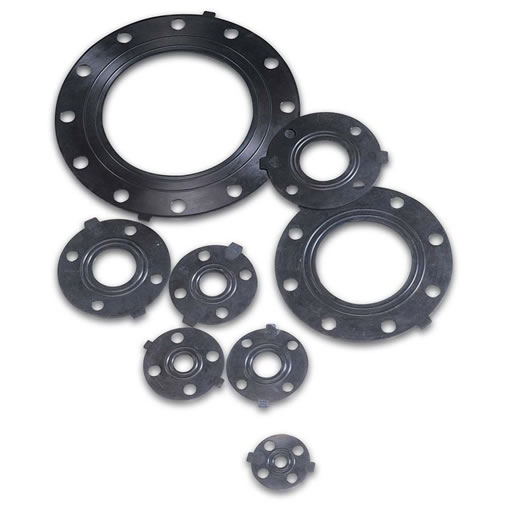

CPVC橡膠墊片

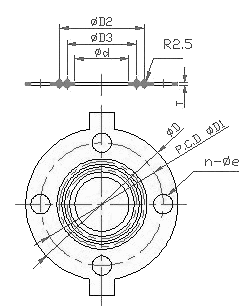

規格: 型號 尺寸 規格 材質 VP-289 1/2"~24" ANSI, JIS, DIN EPDM, NBR, FPM 　 SIZE 1/2" (15mm) 3/4" (20mm) 1" (25mm) 1-1/4" (32mm) 1-1/2" (40mm) 2" (50mm) 2-1/2" (65mm) 3" (80mm) 4" (100mm) 5" (125mm) JIS ØD 93 98 123 133 138 153 173 183 208 248 ØD1 70 75 90 100 105 120 140 150 175 210 ØD2 41 47 53 65 69 83 101 112 138 166 ØD3 26 32 38 50 54 68 86 98 120 145 Ød 18 22 30 37 43 54 69 80 102 127 n-Øe 4-15 4-15 4-19 4-19 4-19 4-19 4-19 8-19 8-19 8-23 T 3 3 3 3 3 3 3 3 3 3 ANSI ØD 86.36 96.52 106.68 114.3 124.4 149.86 175.2 187.96 226.06 251.46 ØD1 61 70 79 89 98 121 140 152 191 216 ØD2 40.64 48.26 53.34 66.04 68.55 83.82 101.6 111.76 137.16 165.1 ØD3 25.4 33.02 38.1 50.8 53.34 68.58 86.36 99.06 119.38 144.78 Ød 17.78 22.86 30.48 38.1 43.18 53.34 68.58 81.28 101.6 127 n-Øe 4-16 4-16 4-16 4-16 4-16 4-19 4-19 4-19 8-19 8-23 T 3 3 3 3 3 3 3 3 3 3 DIN ØD 93 103 113 133 148 163 183 198 218 248 ØD1 65 75 85 100 110 125 145 160 180 210 ØD2 41 47 53 65 69 83 101 112 138 166 ØD3 26 32 38 50 54 68 86 98 120 145 Ød 18 22 30 37 43 54 69 80 102 127 n-Øe 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 T 3 3 3 3 3 3 3 3 3 3 (Unit : mm) SIZE 6" (150mm) 8" (200mm) 10" (250mm) 12" (300mm) 14" (350mm) 16" (400mm) 18" (450mm) 20" (500mm) 24" (600mm) JIS ØD 278 328 398 443 485 560 - - - ØD1 240 290 355 400 445 510 - - - ØD2 190 247 306 352 405 482 - - - ØD3 168 216 270 324 380 452 - - - Ød 150 198 249 300 350 400 - - - n-Øe 8-23 12-23 12-25 16-25 16-25 16-27 - - - T 3 3 3 3 3 3 - - - ANSI ØD 276.86 340.36 403.86 480.06 530 595 630 692 800 ØD1 241 299 362 432 476 540 578 635 749 ØD2 190.5 246.38 307.34 356.06 405 482 510 566 674 ØD3 167.64 215.9 269.24 325.2 380 452 472 535 644 Ød 148.86 198.12 248.92 299.72 350 400 450 500 600 n-Øe 8-23 8-23 12-25 12-25 12-29 16-29 16-32 20-32 20-35 T 3 3 3 3 3 3 5 5 5 DIN ØD 283 338 393 443 - - - - - ØD1 240 295 350 400 - - - - - ØD2 190 247 306 352 - - - - - ØD3 168 216 270 324 - - - - - Ød 150 198 249 300 - - - - - n-Øe 8-22 8-22 12-22 12-22 - - - - - T 3 3 3 3 - - - - - (Unit : mm)
