04.熱水系統 CPVC 三通

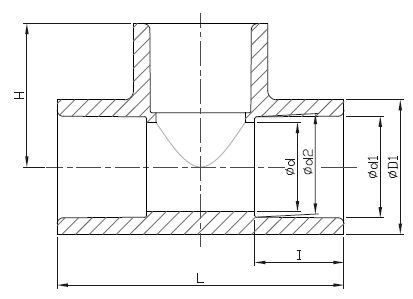

注意 : 不建議用壓縮空氣或氣體來做測試, 輸送或貯存 SCH80 三通 (S × S × S) 　 Size  Outside Dia  Socket Type  Structure Diameter  D0  d1  d2  l  d  L H 1/2"  30.2 21.54 21.23 22.22 16.5 72.3 37.25 3/4"  37.4 26.87 26.57 25.4 24 89.1 42.5 1"  45.7 33.66 33.27 28.58 28 102.6 51.5 1-1/4"  55.8 42.42 42.04 31.75 35 119 57.75 1-1/2"  62.3 48.56 48.11 34.93 41 132 64 2"  75.3 60.63 60.17 38.1 52 151 73 2-1/2"  92 73.38 72.85 44.45 69 173 86.5 3"  109 89.31 88.7 47.63 84 197 98.5 4"  135 114.8 114.1 57.15 109 239 119.5 5" 163 141.81 141.05 66.68 136 298 149 6" 191 168.83 168 79.2 150 336.4 168.25 8" 246 219.84 218.69 100.6 200 439 219.5 10" 317 273.81 272.67 137 265 560 280 12" 364 324.61 323.47 152.4 315 660 330 (單位 : mm)
