10.熱水系統 CPVC 異徑三通

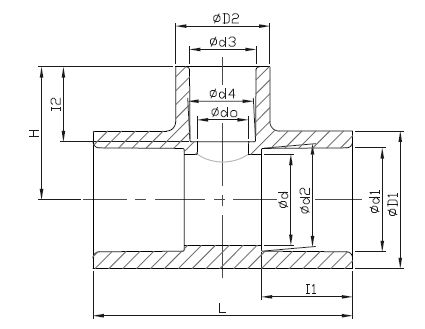

CTS SDR11 異徑三通 (S × S × S) Size  D1  D2  d1  d2  I1  d3  d4  I2  L  H d  d0  1/2" × 1/2" × 3/4"  21.2 27.6 16.08 15.72 13 22.45 22.1 18 50 28 14 20 3/4" × 3/4" × 1/2"  27.6 21.2 22.45 22.1 18 16.08 15.72 13 58 26 20 13 1" × 1" × 1/2"  34.5 21.2 28.83 28.47 23 16.08 15.72 13 73 29.5 24.5 13 1" × 1" × 3/4"  34.5 27.6 28.83 28.47 23 22.45 22.1 18 73 34.5 24.5 20 1-1/2" × 1-1/2" × 1"  50 34.5 41.66 41.2 33.2 28.83 28.47 23 109.4 45.5 37.5 24.5 1-1/2" × 1-1/2" × 1-1/4"  50 42 41.66 41.2 33.2 35.2 34.83 28 109.4 50.5 37.5 31.5 2" × 2" × 1"  64.8 34.5 54.38 53.92 43.4 28.83 28.47 23 138.8 52 50.5 24.5 2" × 2" × 1-1/2"  64.8 50 54.38 53.92 43.4 41.66 41.2 33.2 138.8 62.2 50.5 37.5 (單位 : mm)
