07.熱水系統 CPVC 異徑接頭(卜申)

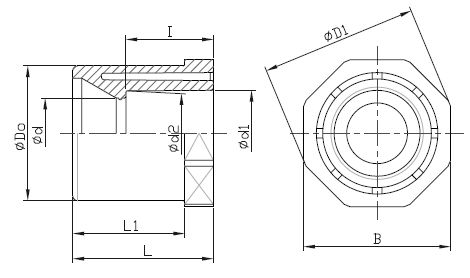

注意 : 不建議用壓縮空氣或氣體來做測試, 輸送或貯存 SCH80 異徑接頭 (G × S) Size  Outside Dia  Socket Type  Structure Diameter  D1 d1  d2  l  B d  L L1 3/4" × 1/2"  26.67 21.54 21.23 24 30 13 33 27 1" × 1/2"  33.4 21.54 21.23 24 38 12 38 30 1" × 3/4"  33.4 26.87 26.57 26 38 18 38 30 1-1/4" × 1"  42.16 33.66 33.27 29.5 50 28 44 35 1-1/2" × 1"  48.26 33.66 33.27 29.5 55 28 47 38 1-1/2" × 1-1/4"  48.26 42.42 42.04 32.5 55 35 47 38 2" × 1"  60.33 33.66 33.27 29.5 65 28 52 39 2" × 1-1/4"  60.33 42.42 42.04 32.5 65 35 52 39 2" × 1-1/2"  60.33 48.56 48.11 35.5 65 43 52 39 2-1/2" × 2"  73.03 60.63 60.17 39.1 80 52 60 48.5 3" × 2"  88.9 60.63 60.17 39.1 99 54 65 51 3" × 2-1/2"  88.9 73.38 72.85 47.5 99 65 65 51 4" × 2"  114.3 60.63 60.17 41.1 125 54 75 60.5 4" × 2-1/2"  114.3 73.38 72.85 47.5 125 65 75 60.5 4" × 3"  114.3 89.31 88.7 50.6 125 80 75 60.5 5" × 4" 141.3 114.76 114.09 60.2 145 100 82 69.6 6" × 4" 168.28 114.76 114.07 60.2 180 105 89 76.5 6" × 5" 168.28 141.81 141.05 69.5 180 125 89 76.5 8" × 6" 219.1 168.83 168 79 235 150 120 104.6 10" × 8" 273.05 219.84 218.69 105 280 200 148 130 12" × 10" 323.85 273.81 272.67 130 345 245 175 155 (單位 : mm)
